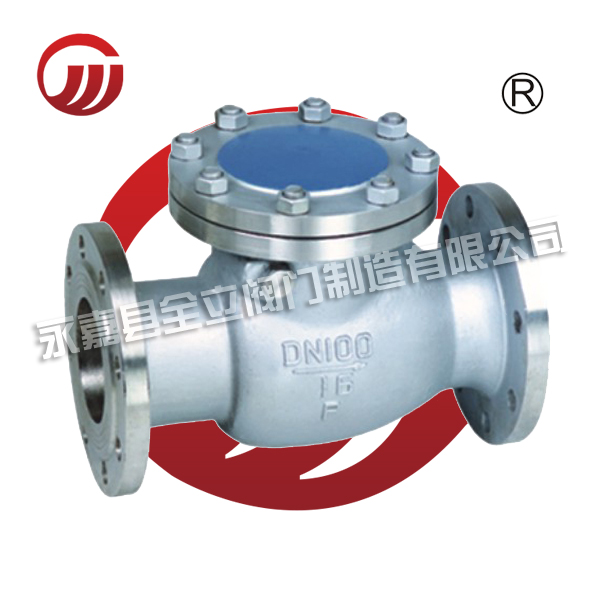

旋啟式止回閥
當前位置：首頁 > 旋啟式止回閥
【法蘭旋啟式止回閥概述】
旋啟式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
【法蘭旋啟式止回閥標準與規范】
1、設計與制造：API594、API6D、JB/T8937、GB/T12236
2、結構長度：API594、API6D、DIN3202、JB/T8937
3、壓力一溫度等級：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、試驗與檢驗：API598、JB/T9092
5、配管法蘭：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47
試驗壓力 | 公稱壓力（ MPa ） | ||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | |
殼體試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
密封試驗 | 1.8 | 2.8 | 4.4 | 7.1 | 11.0 |
閥體材料 | WCB(C) | CF8(P) | CF 8M (R) | WC6 | WC9 |
工作溫度 | ≤ 425 | ≤ 100 | ≤ 100 | ≤ 550 | ≤ 550 |
適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | 水、蒸汽 | 水、蒸汽 |
【法蘭旋啟式止回閥結構圖】
【法蘭旋啟式止回閥主要連接尺寸】
公稱通徑 | PN1.6/2.5MPa | PN4.0MPa | PN6.4/10.0MPa | |||||
L | H | L | H | L | H | |||
系列 1 | 系列 2 | 系列 1 | 系列 2 | |||||
DN40 | 200 | 200 | 130 | 200 | 200 | 130 | 260 | 160 |
DN50 | 230 | 230 | 135 | 230 | 230 | 135 | 300 | 170 |
DN65 | 290 | 290 | 145 | 290 | 290 | 145 | 340 | 180 |
DN80 | 310 | 310 | 175 | 310 | 310 | 175 | 380 | 245 |
DN100 | 350 | 350 | 200 | 350 | 350 | 200 | 430 | 290 |
DN125 | 400 | 400 | 255 | 400 | 400 | 255 | 500 | 320 |
DN150 | 480 | 480 | 320 | 480 | 480 | 320 | 550 | 360 |
DN200 | 495 | 550 | 380 | 533 | 550 | 380 | 650 | 430 |
DN250 | 622 | 650 | 440 | 622 | 650 | 440 | 775 | 505 |
DN300 | 698 | 750 | 480 | 711 | 750 | 520 | 900 | 555 |
DN350 | 787 | 850 | 530 | 838 | 850 | 540 | 1025 | 595 |
DN400 | 864 | 950 | 560 | 864 | 950 | 590 | 1150 | 680 |
DN450 | 978 | 1050 | 620 | 978 | 1050 | 650 | 1275 | 780 |
DN500 | 978 | 1150 | 655 | 978 | 1150 | 720 | 1400 | 970 |
【法蘭旋啟式止回閥安裝使用】
1 應優先安裝在水平官道上，也可安裝在管內介質自下而上流動的垂直管道上。
2 安裝前應先進行以下工作：
A卸掉閥門通道兩端的悶蓋和泡沫板，清潔內腔，去除油垢；
B剝?nèi)ラy瓣表面上的油紙，去除閥瓣面上的油垢；
3 安裝時介質的流向必須限制。
4 通過管路的介質不應帶有硬質顆粒，以免損傷密封面
5 法蘭旋啟式止回閥出廠前以逐臺進行檢驗和試驗合格，安裝單位可直接壓力試驗或安裝使用。
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【m.leleuu.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
